Pflegeheim Edewecht

Die Pflegeeinrichtung Edewecht besteht seit mehr als 120 Jahren. Im Laufe der Zeit hat es sich zu einer der ersten Adressen im Bereich Pflege und Betreuung etabliert. Von 2016 bis 2021 wurde das Pflegeheim saniert und erweitert. Zu den bereits bestehenden 41 Einzel- und Doppelzimmern kamen im ersten Bauabschnitt durch einen dreigeschossigen Neubau noch weitere 68 Zimmer hinzu. Im zweiten Bauabschnitt wurde der Altbau saniert und umgebaut. Der dritte Bauabschnitt umfasste den Neubau der Großküche, sowie den Einbau des individuell auf die Ansprüche angepassten Lüftungsgerätes von bösch.

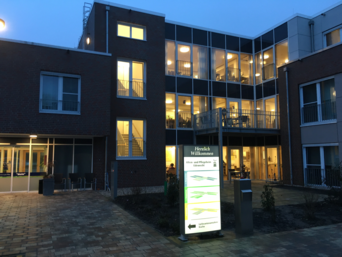

1 Pflegeheim Edewecht

2 RLT-Anlage für die Großküche des Pflegeheim Edewecht

3 Zahlreiche Revisionstüren ermöglichen eine leichte Zugänglichkeit zu allen Teilen des Gerätes.

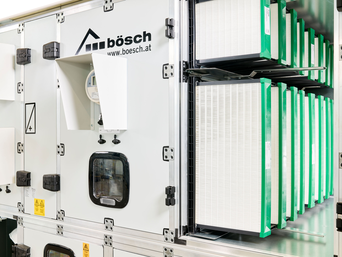

4 Der Kompaktfilter für die Zuluft ist einer der vier Filter für das Gerät.

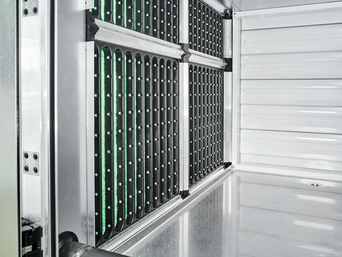

5 Der Taschenfilter für die Außenluft ist einer der vier Filter in dem Gerät.

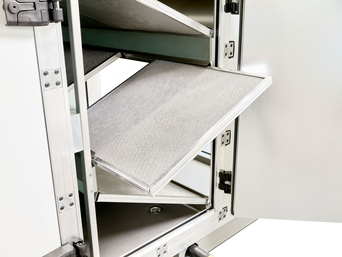

6 Der Alugestrickfilter (Fettfangfilter) entzieht der Luft die Fettpartikel, reinigt so die Luft und schützt das Gerät vor Verschmutzungen.

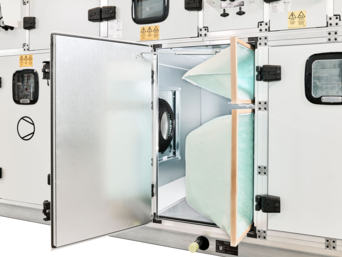

7 Der Haubenfilter (Fettfilter) entzieht der Luft die Fettpartikel, reinigt so die Luft und schützt das Gerät vor Verschmutzungen.

8 Die Regelung des Lüftungsgerätes und die Hydraulik der Wärmerückgewinnung sind innerhalb des Gerätes in zwei getrennten Kammern außerhalb des Luftstroms untergebracht.

9 Die Regelung des Lüftungsgerätes.

10 Hydraulik der Wärmerückgewinnung - KVS Station

11 EC-Ventilatoren Standardausführung für die Zuluft.

12 EC-Ventilatoren mit gekapseltem Motor (außerhalb des Luftstroms und fremdbelüftet) für die fettbelastete Abluft.

Gesucht und Gefunden

Das Pflegeheim Edewecht hatte einige Ansprüche an die RLT-Anlage für die neue Großküche.
Zwei der wichtigsten Faktoren waren die Betriebssicherheit und Langlebigkeit des Gerätes.
Energieeffizienz und Wirtschaftlichkeit spielten neben einer normgerechten Ausführung der Gesamtanlage ebenso eine entscheidende Rollen. Um die Montagezeit so kurz wie möglich zu halten und unnötige Schnittstellen zu reduzieren, wurde das Lüftungsgerät als "steckerfertige" Einheit konzipiert. Es wurde in Vorarlberg gefertigt, per Sondertransport nach Edewecht geliefert und mit einem Autokran aufs Dach an seinen neuen Bestimmungsort gehoben.

Übersicht über das Projekt

Luftmenge 5.400 m³/h

Ausführung gemäß VDI 2052, VDI 3803 und VDI 6022

Außenaufstellung

Wärmerückgewinnung (WRG) gemäß ErP 2018

Hocheffiziente Wärmerückgewinnung mittels Kreislaufverbundsystemen

Anlieferung einteilig

Komplette WRG Hydraulik im Gerät

Geräteregelung mit eingebauter Schalttafel und interner Verkabelung
